Снятие, проверка состояния и установка компонентов сцепления
Помните, что вырабатываемая в процессе износа фрикционных накладок ведомого диска сцепления пыль может содержать вредный для здоровья асбест. Не сдувайте пыль сжатым воздухом и старайтесь не вдыхать ее. Не применяйте для протирки компонентов сцепления растворители на нефтяной основе, — пользуйтесь только специальными тормозными очистителями или чистым метиловым спиртом. Использованную ветошь складывайте в герметично закрываемую тару.
Снятие
С целью обеспечения доступа к сборке сцепления обычно снимают коробку передач, оставляя двигатель на автомобиле. Если двигатель уже снят для выполнения общего или капитального ремонта, состояние компонентов сцепления должно проверяться в обязательном порядке. Учитывая относительно невысокую стоимость деталей и достаточно большой объем слесарных работ по обеспечению доступа к сборке сцепления, имеет смысл производить замену последней вне зависимости от состояния ее компонентов. Ниже приводится описание процедуры снятия сцепления без извлечения двигателя из автомобиля.
1. Снимите коробку переключения передач (см. Главу Ручная коробка передач), — подоприте двигатель домкратом, либо вывесьте его сверху на лебедке (предпочтительно последнее). В случае использования домкрата не забудьте проложить между его головкой и поддоном картера деревянный брусок с целью распределения нагрузки.
Маслозаборник масляного насоса располагается очень близко к днищу поддона картера и легко может быть поврежден при деформации последнего.
2. Во избежание выпадения ведомого диска при снятии корзины, проденьте в его ступицу инструмент, предназначенный для центровки сцепления.

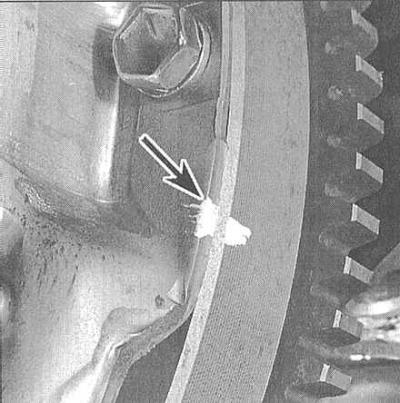

3. Внимательно осмотрите поверхности маховика и сборки корзины сцепления на наличие маркировки (обычно в виде нанесенных белой краской литер Х или О). Если обнаружить маркировку не удается, нанесите ее самостоятельно, однозначно пометив положение корзины относительно маховика.

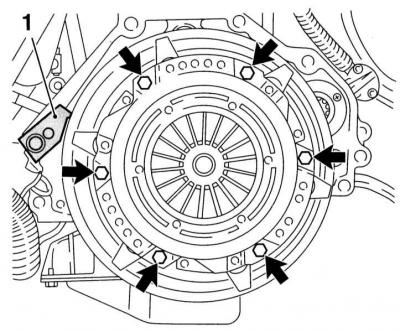

4. Действуя в диагональном порядке, в несколько приемов (по пол-оборота за подход) равномерно ослабьте болты крепления корзины сцепления к маховику, полностью разгрузив диафрагменную пружину, — перед отпусканием болтов маховик может быть заблокирован при помощи специального приспособления.
5. Надежно поддерживая сборку сцепления, окончательно выверните болты, затем отделите корзину от маховика и снимите всю сборку с автомобиля.
6. Снимите фрикционный диск, — постарайтесь запомнить, какой стороной он установлен на маховик.
Проверка

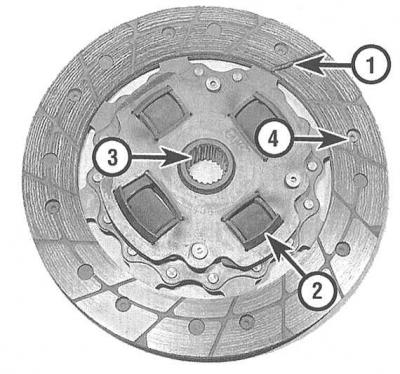

1 — Фрикционные накладки на снимке изношены ниже допустимого предела
2 — Торсионные пружины или демпферы должны быть проверены на наличие трещин и признаков деформации
3 — Оборудованная шлицами ступица должна свободно скользить по шлицам первичного вала коробки передач, шлицы не должны быть чрезмерно изношены
4 — Заклепки используются для крепления фрикционных накладок и при чрезмерном износе последних начинают оставлять борозды на рабочей поверхности маховика

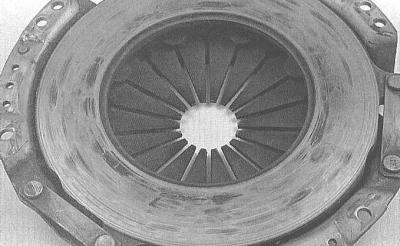

Примеры износа диафрагменной пружины
Чаще всего нарушение исправности функционирования сцепления оказывается связанным с износом фрикционных накладок ведомого диска. Тем не менее, необходимо внимательно изучить состояние всех прочих компонентов сборки.
1. Изучите рабочую поверхность маховика на наличие трещин, следов перегрева, борозд и прочих повреждений. Незначительные дефекты могут быть устранены путем проточки в условиях мастерской автосервиса (проточку рекомендуется производить вне зависимости от состояния поверхности). Описание процедур снятия и установки маховика приведено в соответствующем разделе Главы Двигатель.

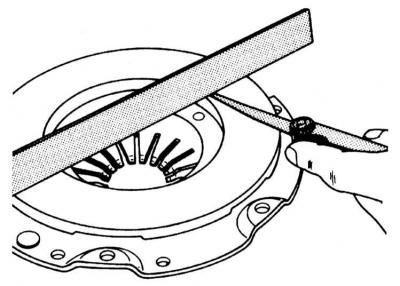

2. Также проверьте состояние и оцените плоскостность сопрягаемой поверхности нажимного диска сцепления.
Читайте также: Перестал работать вентилятор печки опель корса
3. Оцените степень износа фрикционных накладок ведомого диска сцепления. Поверхность накладок должна возвышаться над головками заклепок как минимум на 1.6 мм. Удостоверьтесь в плотности посадки всех заклепок, проверьте торсионные пружины/ демпферы на наличие трещин, следов деформации и прочих механических повреждений (см. иллюстрацию Сборка ведомого диска). Замасливание фрикционных накладок чаще всего происходит по причине выхода из строя сальника коленчатого вала, нарушения целостности прокладки поддона картера, уплотнительного элемента сборки исполнительного цилиндра либо сальника первичного вала РКПП, — замените поврежденные компоненты (см. соответствующие Главы). Как уже упоминалось выше, замену компонентов сцепления разумно производить каждый раз при демонтаже сборки, поэтому обращайте внимание на малейшие погрешности.
4. В паре с ведомым диском всегда заменяется также и выжимной подшипник. Если ведомый диск в порядке, проверьте состояние выжимного подшипника, — подшипник должен вращаться плавно, без признаков заклинивания. Сопрягаемые поверхности должны быть абсолютно гладкими и не поврежденными, без трещин, задиров и выбоин. При отсутствии уверенности в определении состояния подшипника произведите замену сборки исполнительного цилиндра (см. Снятие и установка сборки исполнительного цилиндра сцепления с выжимным подшипником).
5. Оцените состояние обработанных поверхностей и лепестков диафрагменной пружины нажимного диска (см. иллюстрацию Примеры износа диафрагменной пружины). В случае выявления дефектов замените сборку корзины. Следы легкой полировки могут быть удалены при помощи мелкозернистой наждачной бумаги. Через фирменные станции техобслуживания компании Opel всегда можно приобрести на обменной основе восстановленную сборку сцепления.
Установка
1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей маховика и дисков сцепления, в случае необходимости протрите рабочие поверхности растворителем.
2. Установите фрикционный выступающей частью ступицы от маховика. Обычно на диск наносится заводская маркировка, указывающая, какой стороной к маховику его следует устанавливать («Flywheel side» или «Getriebeseite»).
3. Установите корзину сцепления, — если устанавливается старая корзина, проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток. Вверните болты крепления корзины и затяните их пока только от руки с целью обеспечения возможности беспрепятственного центрирования ведомого диска.
4. Теперь необходимо отцентрировать фрикционный диск, чтобы при установке трансмиссии ее первичный вал прошел сквозь шлицы в диске и попал в направляющую втулку в цапфе коленчатого вала.

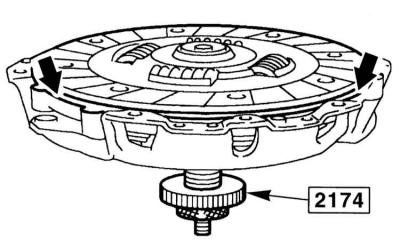

5. Отцентрировать фрикционный диск можно с помощью отвертки, продетой сквозь его центральное отверстие и введенной в направляющую втулку коленчатого вала. Существенно облегчает задачу применение специальной оправки (типа приспособления № 2174) в форме цапфы первичного вала трансмиссии. Неплохие результаты достигаются также при помощи тонкого стержня с намотанной на него до требуемого диаметра изолентой.
6. Закончив центрирование ведомого диска, в несколько приемов в диагональном порядке равномерно затяните болты крепления корзины с требуемым усилием. Извлеките центрирующее приспособление.
7. Установите на место коробку передач (см. Главу Ручная коробка передач).
Практическое руководство по установке сцепления LUK на OPEL ASTRA
В качестве всесторонней технической поддержки от компании LUK и Schaeffler Group мы публикуем статьи с подробным описанием процесса замены сцепления на наиболее популярных автомобилях. В этой статье рассказано об автомобиле OPEL ASTRA G 1.4 с бензиновым двигателем X14XE. Данный автомобиль очень популярен в наших странах, и поэтому интересно рассмотреть характерные моменты при работе с ним.
Читайте также: Регламент то для опель корса
Для правильного ремонта необходимо иметь на СТО двухколонный подъемник, телескопическую стойку, удерживающую подставку для двигателя. Перед началом работы в автомобиле и перед установкой на подъемник отсоедините рулевую колонку от рейки, просто открутив винт и отодвинув вверх полый вал со шлицами (см. изображение №1). Данный автомобиль оснащен гидравлическим выжимным подшипником, поэтому для ремонта нужно использовать ремкомплект сцепления LuK RepSet Pro (см. изображение №2), который включает в себя гидравлический выжимной подшипник.
Из предварительных работ не стоит забывать отсоединять аккумуляторную батарею, пластину, а также разъединять провод заземления на колесной арке и токовый провод на блоке предохранителей (см. изображение №3), так как этот шлейф проводов относится к электро-гидравлической системе рулевого управления и смонтирован на балке, которую будем снимать. Во время демонтажа блока предохранителей (лиловый штекер) обратите внимание на небольшой стопор, который нужно поднять маленькой отверткой и зафиксировать сверху (см. изображение №4).
Далее закрепляем двигатель (см. изображение №5), откручиваем крепежные винты КПП (см. изображение №6). Затем на подъемнике поднимаем автомобиль, снимаем колеса, с помощью специального инструмента демонтируем как стабилизатор поперечной устойчивости, так и нижнюю балку, для того чтобы отстегнуть полуось (см. изображение №7). В дополнение ко всему необходимо закрепить змеевики (охладители), так как их опора расположена на балке. Для этого надо подвесить ремешок через поперечину (см. изображение №8). Теперь балку можно снять, открутив 4 болта и придерживая телескопической стойкой, так как ее общая масса довольно большая (см. изображение №9). Также не забываем о кронштейне рычага переключения передач, который закреплен на балке. Перед демонтажем полуоси требуется слить масло из КПП. Так как именно у этого автомобиля нет крышки, необходимо открутить поддон картера и нанести тонкий слой клея-герметика перед установкой (см. изображение №10). Теперь можно достать полуось и легко отсоединить КПП (см. изображение №11), одновременно отстегнув патрубок гидравлической магистрали.
В конце процесса надо отсоединить систему выхлопа, которую можно «подвесить» на проволоке, чтобы не отломать кронштейны глушителя (см. изображение №11).
После демонтажа старого комплекта сцепления необходимо убедиться в нормальном состоянии рабочей поверхности маховика и, конечно, почистить внутренности корпуса КПП перед установкой нового подшипника (см. изображения №12 и 13). Оригинальный гидравлический выжимной подшипник может отличаться от конструкции выжимного подшипника LuK с артикульным номером 510 0073 10. В этом случае нужно удалить старое уплотнительное кольцо от предыдущей версии подшипника. Иначе из-за закупорки трубки старым сальником жидкость не будет возвращаться, и выжимной подшипник будет поврежден при прокачке (см. изображение №14). Именно по данной теме и был выпущен специальный бюллетень технической информации LuK 0018, а также инструкция по установке, которая находится в каждой коробке с выжимным подшипником.
При прокачке следуйте следующей процедуре:
1. Присоедините контейнер к сапуну.
2. Медленно нажмите на педаль сцепления и держите ее в этом положении.
3. Откройте перепускной клапан (штуцер прокачки), пока не удалится воздух или тормозная жидкость.
4. Закройте клапан рукой.
5. Медленно отпускайте педаль сцепления до конца хода.
6. Подождите 2-3 секунды.
7. Повторите процедуру несколько раз (минимум 10 раз).
8. Если воздух больше не удаляется, закройте перепускной клапан с усилием 5 Нм и уберите контейнер.
9. Закрепите защитную крышку на клапане.
10. Наполните бачок жидкостью до отметки МАХ.
Читайте также: Центральное отверстие диска опель фронтера а
Во время установки корректно центрируйте ведомый диск и затягивайте болты корзины сцепления динамо-ключом (см. изображения №15 и 16).
До установки запасных частей очень важно проверить состояние первичного вала, его допуски и износ шлицев. Всегда помните, что в данном автомобиле нет опорного подшипника внутри маховика, поэтому первичный вал не должен иметь практически свободного хода и быть в идеальном состоянии. Также рекомендуем немного смазать шлицы, после чего несколько раз подвигать ведомый диск вперед и назад, не забыв при этом снять излишки смазки тряпкой.
При затяжке болтов корзины сцепления помните, что момент затяжки – 15 Нм. На рисунке ниже изображена последовательность затяжки болтов.
Важное замечание: На корпусах дисков LuK всегда нанесены слова «Getriebeseite» или «Gearbox side»,
которые указывают на правильную ориентацию диска при установке.
При монтаже используйте обратный порядок действий, но всегда проверяйте правильное положение и состояние центрирующих болтов. Момент затяжки болтов КПП должен соответствовать инструкции автопроизводителя. Немаловажно, что телескопическая стойка убирается после затяжки болтов, иначе неизбежны повреждения нового ведомого диска. В завершении учитывайте, что концевая гайка полуоси всегда должна быть защищена и заменяться при каждом съеме, и, конечно, необходимо залить в КПП новое масло согласно инструкции.
Сцепление — общая информация и проверка состояния компонентов
Конструкция сцепления и компонентов его привода
1 — Гидравлическая линия приводного тракта выключения сцепления
3 — Шланг, соединяющий главный цилиндр с резервуаром
4 — Шток толкателя главного цилиндра сцепления
5 — Кронштейн педали сцепления
6 — Датчик-выключатель положения педали сцепления (модели с темпостатом)
8 — Сборка исполнительного цилиндра сцепления с выжимным подшипником
10 — Болт крепления корзины сцепления
11 — Сборка корзины сцепления с нажимным диском
12 — Ведомый (фрикционный) диск сцепления
На всех моделях, оборудованных РКПП, используется однодисковое сцепление сухого типа с диафрагменной пружиной. Ступица фрикционного (ведомого) диска оборудована продольными шлицами, входящими в зацепление со шлицами цапфы первичного вала трансмиссии. Фрикционный и нажимной диски сцепления удерживаются в контакте друг с другом за счет усилия, развиваемого диафрагменной пружиной нажимного диска. Конструкция сцепления и его привода — см. иллюстрацию Конструкция сцепления и компонентов его привода.
Выключение сцепления производится гидравлическим способом. Привод выключения состоит из педали сцепления, главного гидравлического цилиндра с резервуаром, соединительных линий и объединенного с выжимным подшипником, посаженного непосредственно на входной вал коробки передач, исполнительного цилиндра (см. иллюстрацию Конструкция сцепления и компонентов его привода).
При выжимании педали в тракте системы поднимается гидравлическое давление, которое в результате прикладывается к вмонтированному в исполнительный цилиндр выжимному подшипнику. Подшипник под воздействием гидравлического усилия прижимается к лепесткам диафрагменной пружины нажимного диска в корзине сцепления. Выгибаясь, пружина прерывает контакт нажимного и ведомого дисков, освобождая последний.
