Снятие и установка суппортов/направляющей колодок задних тормозных механизмов
Внимание: Для операций по снятию и установке суппортов/направляющих задних тормозных механизмов справедливы все замечания и указания, приведенные разделе для передних механизмов.
1. Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки. Снимите оба задних колеса (Введение»).
2. Отпустите рычаг стояночного тормоза, снимите пружинные зажимы с суппорта .
3. Отожмите исполнительный рычаг на суппорте заднего тормозного механизма, отсоедините от него наконечник троса привода стояночного тормоза и высвободите трос из держателя.
8.3 Фиксатор (1) наконечника троса (2) на исполнительном рычаге привода стояночного тормоза
4. Отсоедините тормозной шланг (см. рисунок) от суппорта. Следуйте указаниям, приведенным в соответствующем разделе.
8.4 Полый болт (2) крепления тормозного шланга (1) к суппорту заднего тормозного механизма
3 Болт крепления нижнего направляющего пальца
Замечание: Если суппорт снимается только для снятия тормозных колодок или тормозного диска, отсоединять шланг не следует, — подвяжите суппорт проволокой к кузову.
5. Снимите защитный колпачок и выверните болт ( 6.4) крепления нижнего направляющего пальца суппорта.
6. Разверните суппорт вверх на оси верхнего направляющего пальца (см. рисунок) , извлеките верхнюю направляющую из держателя и снимите суппорт. Извлеките тормозные колодки из направляющей, пометьте установочное положение колодок.
8.6 Разверните суппорт (4) заднего тормозного механизма на верхнем направляющем пальце (5)
7. Выверните 2 болта Тогх крепления направляющей тормозных колодок (см. рисунок) — следуйте указаниям приведенным в соответствующем разделе. Снимите направляющую.
8.7 Болты Torx (7) крепления направляющей заднего тормозного механизма
8 Наружная тормозная колодка
6. Перед установкой очистите резьбу всех болтов от остатков компаунда и смажьте ее свежим составом (например, Loctite Тур 243).
7. Установите направляющую тормозных колодок и затяните болты крепления. Для затягивания болтов крепления направляющей требуется большое усилие (130 Нм!), — проверьте надежность крепления автомобиля в вывешенном положении. Рекомендуется установить на место колеса и опустить автомобиль.
8. Вставьте верхний направляющий палец суппорта в держатель, отожмите поршень тормозного механизма при помощи специального приспособления и установите на место тормозные колодки.
9. Опустите суппорт вниз и вверните болт крепления нижнего направляющего пальца.
10. Если отсоединялся тормозной шланг, не забудьте заменить уплотнительные шайбы и удалить воздух из тормозного тракта , шланг не должен перекручиваться и перегибаться.
Замечание: Достаточно прокачать лишь тот контур, суппорт которого снимался.
Проверьте, чтобы шланги на передних колесах не задевали их при максимальном угле поворота.
11. Дальнейшая установка производится в порядке, обратном порядку снятия. Если отсоединялся шланг, прокачайте гидравлические линии привода рабочей тормозной системы , проверьте уровень жидкости в резервуаре ГТЦ, в случае необходимости произведите соответствующую корректировку.
12 Прежде чем приступать к эксплуатации автомобиля, проверьте исправность функционирования тормозной системы.
Суппорт переднего тормоза — снятие, переборка и установка
Примечание: При установке используйте новые кольцевые уплотнения болта соединительной муфты тормозного шланга.
Модели со сплошными дисками
Снятие
1. Где применяются, снимите колпаки, затем ослабьте болты передних колес и затяните ручной тормоз. Поддомкратьте и установите на осевых подпорках переднюю часть автомобиля. Снимите колесо.
2. Снимите тормозные колодки как описано в Главе 4.
3. Работая в моторном отсеке, снимите крышку пополнительного бачка тормозной гидросистемы, закройте куском полиэтилена заливную горловину и закрепите его резинкой или вновь установите крышку. Это уменьшит потерю жидкости в течение следующей процедуры.
4. Открутите болт соединительной муфты шланга тормозной жидкости от задней части суппорта и отсоедините шланг. Снимите с болта соединительной муфты два кольцевых уплотнения. Будьте готовы к выходу жидкости и закупорьте открывшиеся отверстия, чтобы предотвратить проникновение грязи и дальнейшую потерю жидкости.
Читайте также: Опель мокка датчик температуры в радиаторе
5. Снимите, используя отвертку как рычаг, пылезащитные колпачки двух монтажных болтов кронштейна суппорта, затем с помощью торцевого ключа открутите монтажные болты и снимите сборку суппорта.
Переборка
6. Если необходимо, разберите суппорт следующим образом.
7. Счистите грязь и пыль с суппорта, стараясь не вдохнуть поднявшиеся в воздух частицы.
8. Зажмите кронштейн суппорта в тисках. Затем отделите корпус суппорта от крепежного кронштейна, нажав лицевую сторону корпуса суппорта вниз и одновременно стягивая корпус с установочных штифтов. Снимите с кронштейна направляющие пружины, запомнив их ориентацию.
9. Снимите, используя отвертку как рычаг, крепежную скобу с пылезащитного уплотнения поршня, затем аккуратно снимите тем же способом само пылезащитное уплотнение.
10. Поместите перед каналом суппорта тонкую плашку, чтобы не дать поршню выпасть. Нагнетая воздух в отверстие для тормозного шланга в задней части корпуса суппорта, например, ножным насосом (давление воздуха должно быть низким), выгоните поршень из отверстия.
11. Уберите деревянную плашку и аккуратно извлеките поршень.

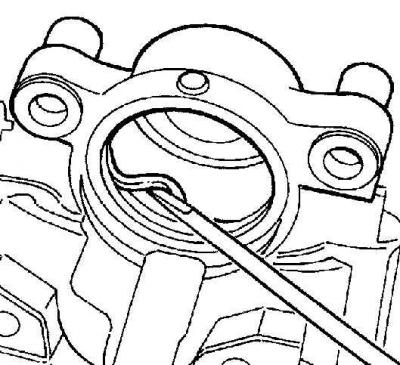

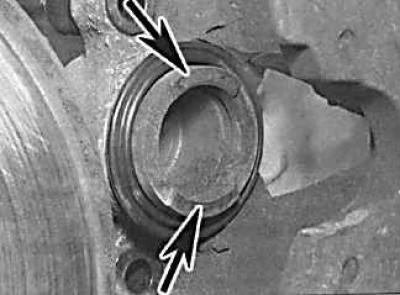

12. Аккуратно извлеките уплотнение из проточки в канале суппорта, используя пластиковый или деревянный инструмент как рычаг.
13. Осмотрите поршень и стенки канала суппорта на наличие царапин и других повреждений. При обнаружении данных повреждений замените сборку суппорта.
14. Если поршень и канал в хорошем состоянии, выбросите уплотнения и приобретите ремонтный комплект, содержащий все необходимые детали.
15. Очистите поршень и канал цилиндра тормозной жидкостью или метиловым спиртом.
16. Начните сборку, установив уплотнение в канал суппорта.
17. Установите пылезащитное уплотнение в проточку поршня. Обмакните поршень в чистую тормозную жидкость и вставьте в канал суппорта. Убедитесь, что прорези поршня расположены горизонтально. Если необходимо, аккуратно разверните поршень.
18. Частично втолкните поршень в канал, вставьте пылезащитное уплотнение в край канала суппорта и установите крепежную скобу.
19. Втолкните поршень еще немного в канал (но не до упора), чтобы убедиться, что он смещается свободно.

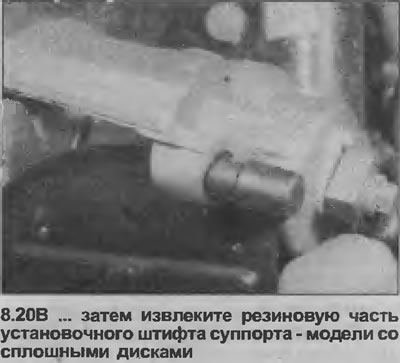

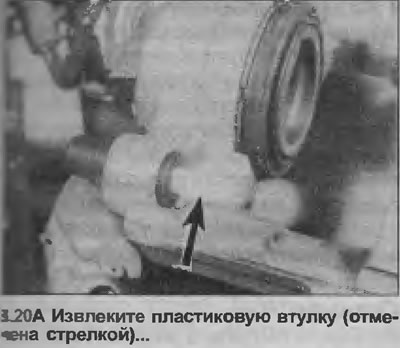

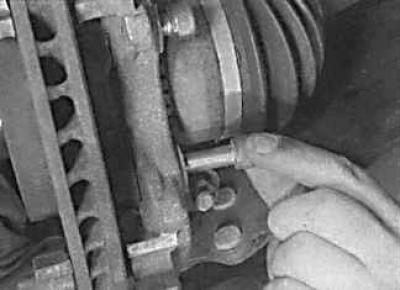

20. Если необходимо, замените резиновую часть установочного штифта корпус» суппорта. Извлеките из штифта пластиковую втулку, затем аккуратно сожмите резиновую часть и вытолкните ее из отверстия в корпусе суппорта (см. иллюстрации).
21. Установите новые резиновые штифты, действуя в обратном порядке.
22. Зажмите кронштейн суппорта в тисках, губки которых снабжены мягкими накладками, и установите направляющие пружины в положение, отмеченное перед снятием.
23. Насадите корпус суппорта на установочные штифты кронштейна.
Установка

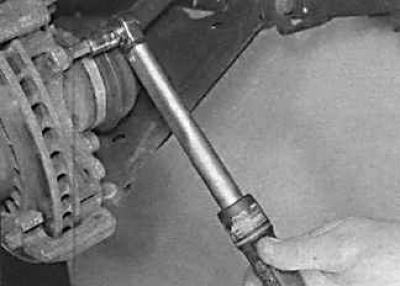

24. Установите кронштейн суппорта на крепежный элемент ступицы и зажмите болты крепления усилием затяжки, регламентированным Спецификациями. Установите на болты пылезащитные колпачки
25. Подсоедините шланг тормозной жидкости, используя новые кольцевые уплотнения болта соединительной муфты.
26. Установите тормозные диски как описано в Главе 4.
27. Снимите полиэтилен с заливной горловины пополнительного бачка тормозной гидросистемы и прокачайте соответствующий гидропровод как описано в Главе 3.
28. Установите колесо и опустите автомобиль на землю. Не зажимайте полностью болты колеса пока не опустите автомобиль на колеса.
Модели с вентилируемыми дисками
Снятие
29. Действуйте как описано в пунктах 1-4.
30. Снимите корпус суппорта.

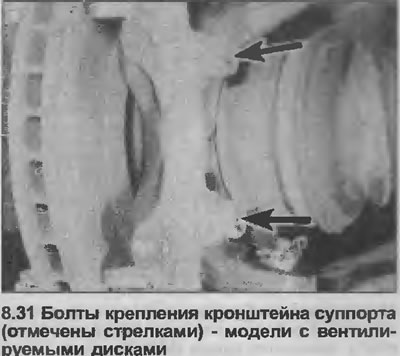

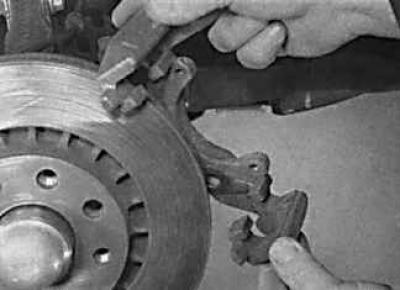

31. Если требуется, снимите кронштейн суппорта с поворотного рычага, открутив два болта крепления (см. иллюстрацию).
Переборка
32. Если нет необходимости разбирать суппорт, перейдите к пункту 42.
33. Счистите с суппорта грязь и пыль, стараясь не вдохнуть поднявшиеся в воздух частицы.
34. Аккуратно снимите, используя отвертку как рычаг, пылезащитное уплотнение с конца поршня и корпуса суппорта.
35. Действуйте как описано в пунктах 10-15.
36. Начните сборку с установки уплотнения в канал суппорта.
37. Установите пылезащитное уплотнение в проточку поршня Обмакните поршень в чистую тормозную жидкость и вставьте его в канал суппорта Убедитесь, что прорези поршня расположены горизонтально. Если необходимо, аккуратно поверните поршень в правильное положение.
Читайте также: Как снять тормозной диск опель астра
38. Частично втолкните поршень в канал, вставьте пылезащитное уплотнение в край канала суппорта.
39. Втолкните поршень еще немного в канал (но не до упора), чтобы убедиться, что он смещается свободно.
40. Если необходимо, замените резиновую часть установочного штифта корпуса суппорта. Извлеките из штифта пластиковую втулку, затем аккуратно сожмите резиновую часть и вытолкните ее из отверстия в корпусе суппорта.
41. Установите новые резиновые штифты, действуя в обратном порядке.
Установка
42. Где применяется, установите кронштейн суппорта на поворотный рычаг и зажмите болты крепления усилием затяжки, регламентированным Спецификациями.
43. Действуйте как описано в пунктах 25-28.
Передний суппорт — снятие и установка
Снятие
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите колесо.
2. Используя зажим, пережмите тормозной шланг.
3. Очистите область вокруг соединительной муфты тормозного шланга и суппорта. Отвинтите шланг от суппорта.
4. Снимите тормозные колодки.
5. Если необходимо, отвинтите болты крепления держателя суппорта.
Ремонт суппорта
1. Соблюдая осторожность, очистите суппорт от тормозной пыли и грязи.
2. Извлеките поршень из суппорта, для чего можно использовать воздух под низким давлением, подаваемым в тормозной цилиндр через отверстие для подсоединения тормозного шланга. При этом вместо тормозных колодок установите деревянный брусок.
3. Извлеките уплотнительное кольцо из канавки в отверстии суппорта.
4. Выдавите направляющие втулки из корпуса суппорта.
5. Промойте все детали в метиловом спирте или чистой тормозной жидкости и протрите их.
6. Окуните поршень и новое уплотнительное кольцо поршня в тормозную жидкость и нанесите тонкий слой тормозной жидкости на отверстие для поршня в суппорте.
7. Установите уплотнительное кольцо в отверстие суппорта.
8. Установите пылезащитный чехол на поршень таким образом, чтобы внутренний диаметр чехла вошел в канавку поршня. Вставьте поршень в суппорт и одновременно вставьте наружную кромку пылезащитного чехла в суппорт до ее фиксации. При установке поршня выступы на поршне должны располагаться вертикально.
9. Установите направляющие втулки в корпус суппорта.
Установка
1. Если держатель суппорта снимался, установите его на поворотный кулак и закрепите болтами требуемым моментом. Навинтите суппорт на тормозной шланг.
2. Установите суппорт на держатель суппорта. Удалите воздух из тормозной системы.
3. Установите колесо и опустите автомобиль.
